GTC2型L波段探空数据接收机2018-08-22来源 :
●用途：GTC2型探空数据接收机是GFE（L）1型二次风雷达的备份装备，也可单独使用，它采用八木定向天线阵接收GTS1型数字探空仪所发出的探空信号，结合光学经纬仪测风，进而完成GFE（L）1型二次测风雷达的基本功能。
接收机保留了GFE（L）1型二次测风雷达探空数据的接收和处理技术，使得设备具有较高的自动化程度。可探测从地面至30000米高空、距离80公里范围内各大气层的风向、风速、温度、压力、湿度等气象参数。

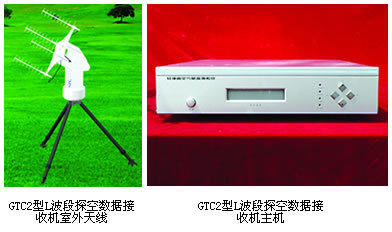

●组成：由天馈线，天线控制、接收、电源分系统组成。
●主要技术性能指标：
|
工作频段 |
1675±6MHz |
|
天线形式 |
四组八木振子天线阵 |
|
探测范围 |
仰 角 2°~85° 距 离 ≥ 80km |
|
天线转动最大速度 |
方位角 ≥ 8°/s 俯仰角 ≥ 4°/s |
|
供电电源 |
220V +10 % 50Hz±3% |
|
整机功耗 |
≤ 50w |
|
工作环境 |
温 度 0℃~+30℃ （室内） -40℃~+50℃ （室外） |
|
海拔高度 |
4500m以下 |
|
抗风能力 |
风 速 ≤ 30m/s时正常工作 风 速 ≤ 50m/s（阵风）天线不产生永久形变 |
|
可靠性可维修性 |
MTBF ≥ 400h； MTTR ≤ 0.5 h |
●启用时间：2005年
●其它说明：GTC2型L波段探空数据接收机作为GFE（L）1型二次测风雷达备份设备，具备GFE（L）1型二次测风雷达的基本功能，由于接收机天线采用了八木振子天线阵的方式，使得包装、运输、架设较为方便。2005年6月由中国气象局主持设计鉴定并批量生产，现已安装除香港、台湾外的全国各省主要城市气象台站。
●生产单位：南京大桥机器有限公司
